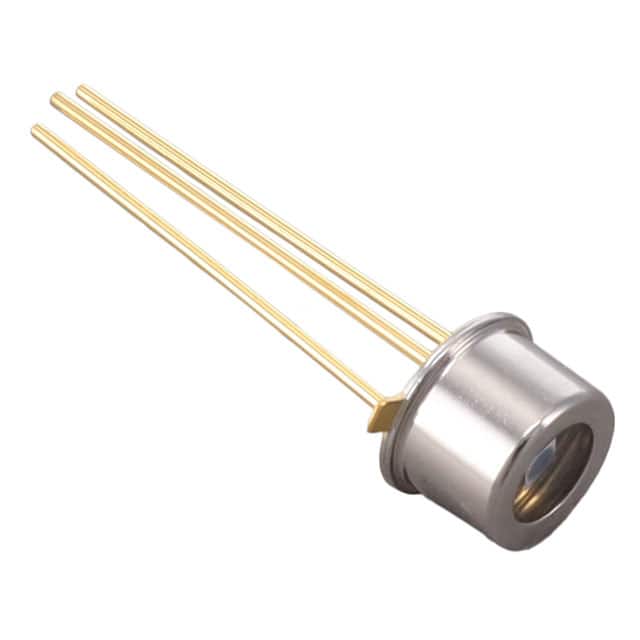

光电二极管 光电器件中的核心与基石

在众多光电器件构成的现代科技版图中，光电二极管（Photodiode）以其原理清晰、应用广泛的特点，扮演着基础且至关重要的角色。它不仅是光信号探测与转换的核心元件，更是连接光世界与电世界的桥梁，驱动着从日常消费电子到尖端科学研究的无数应用。

一、工作原理：从光子到电子
光电二极管的核心工作机制是基于半导体材料的光电效应。当特定波长的光子照射到光电二极管的PN结或PIN结耗尽层时，如果光子能量大于半导体材料的禁带宽度，光子将被吸收，从而激发价带中的电子跃迁到导带，产生电子-空穴对。这些光生载流子在耗尽层内建电场的作用下被迅速分离，电子向N区移动，空穴向P区移动，从而在外电路中形成光生电流。这个将光信号（光强或光功率）线性地转换为电信号（电流或电压）的过程，是其一切功能的基础。

二、核心特性与关键参数
衡量一个光电二极管性能的优劣，主要依赖于以下几个关键参数：

1. 响应度：指单位光功率照射下产生的光电流大小，反映了器件的光电转换效率。
2. 光谱响应范围：指器件能有效响应的光波长范围，由半导体材料决定（如硅材料适用于可见光至近红外波段，锗或铟镓砷材料则适用于更长的红外波段）。
3. 响应时间：指器件对快速变化光信号的反应速度，主要由载流子渡越时间和结电容决定，决定了器件的工作带宽。
4. 暗电流：在无光照条件下，由于热激发等因素产生的微小电流。暗电流是产生噪声的主要来源，直接影响器件的探测灵敏度（特别是对于微弱光信号）。
5. 噪声等效功率：表示器件输出信号信噪比为1时所需的入射光功率，是衡量探测器探测能力的综合指标，数值越小，灵敏度越高。

三、主要类型与应用领域
根据结构和工艺的不同，光电二极管衍生出多种类型，以适应不同的应用需求：

1. PN结光电二极管：结构最简单，成本低，常用于一般的光强检测、光电开关等。
2. PIN光电二极管：在P区和N区之间加入一层较厚的本征（I）层，增大了耗尽区宽度，从而降低了结电容，显著提高了响应速度和量子效率，是光纤通信、高速光探测等领域的主力军。
3. 雪崩光电二极管：在较高的反向偏压下工作，利用载流子的雪崩倍增效应，使初始光电流获得内部增益（可达数百倍），极大地提高了灵敏度，特别适用于极微弱光信号的探测，如激光测距、单光子探测（需工作在盖革模式）等前沿领域。
4. 肖特基势垒光电二极管：利用金属-半导体接触形成势垒，通常对紫外光有更好的响应。

其应用几乎渗透到所有科技领域：在通信中，它是光纤网络接收端将光脉冲还原为电信号的心脏；在工业自动化中，它构成光电传感器，实现物体的计数、定位与检测；在消费电子中，它存在于智能手机的环境光传感器、自动对焦系统中；在医疗仪器中，它是脉搏血氧仪、生化分析仪的关键部件；在科研领域，它是光谱分析、粒子探测、天文观测不可或缺的工具。

四、与展望
光电二极管作为最基本、最成熟的光电探测器件之一，其技术发展已相当完善。随着新材料（如二维材料、钙钛矿等）、新结构（如纳米结构光电二极管）和新工艺的探索，光电二极管正朝着更高响应度、更快响应速度、更低噪声、更宽光谱响应以及更低成本、更易集成的方向持续演进。它将与CMOS图像传感器、太阳能电池等其他光电器件一起，继续作为感知物理世界的光明之眼，推动信息技术、人工智能、物联网和量子技术等领域的深刻变革。
